產品介紹
概述

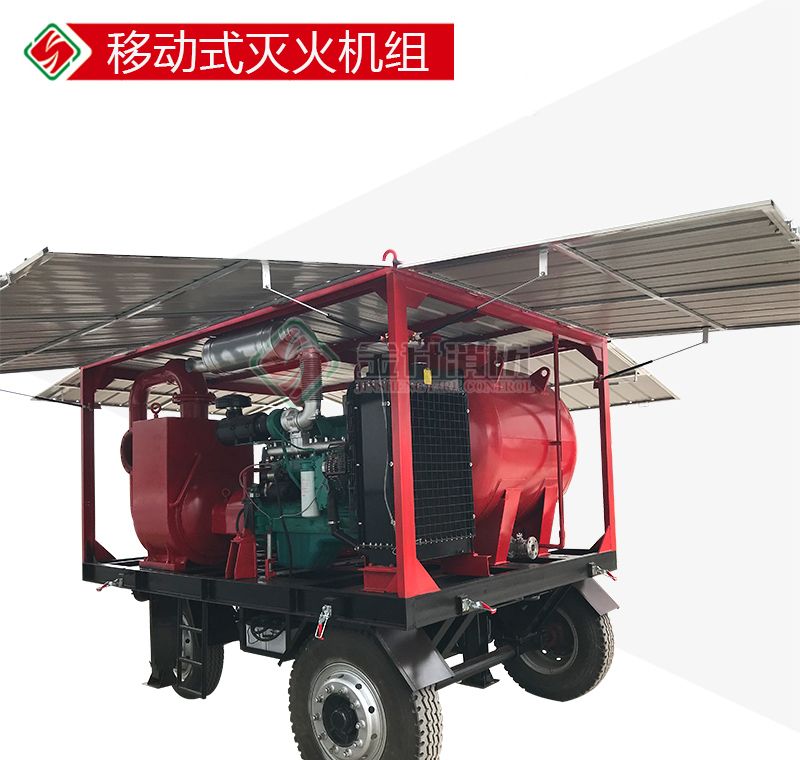

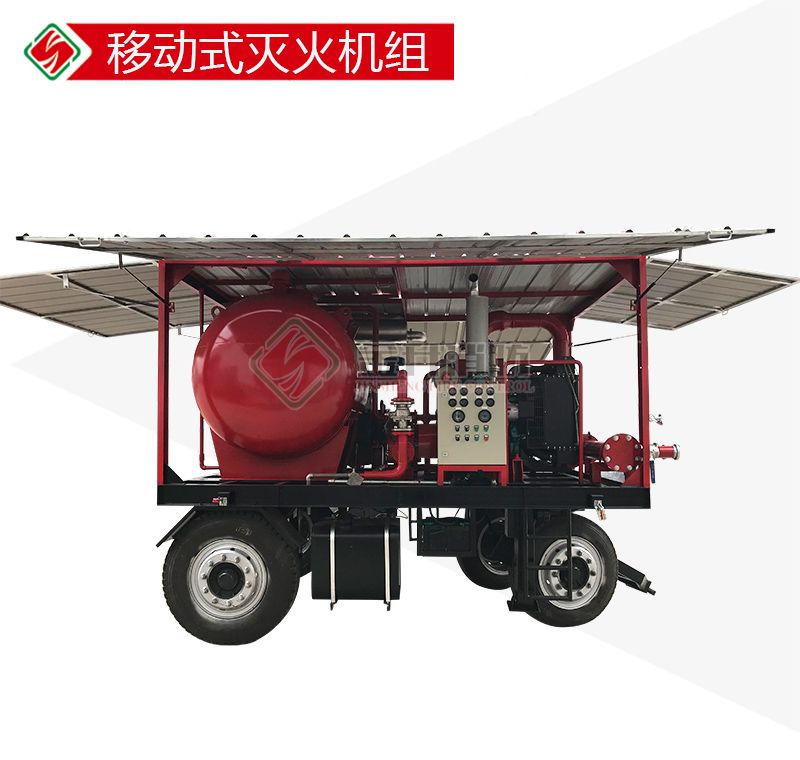

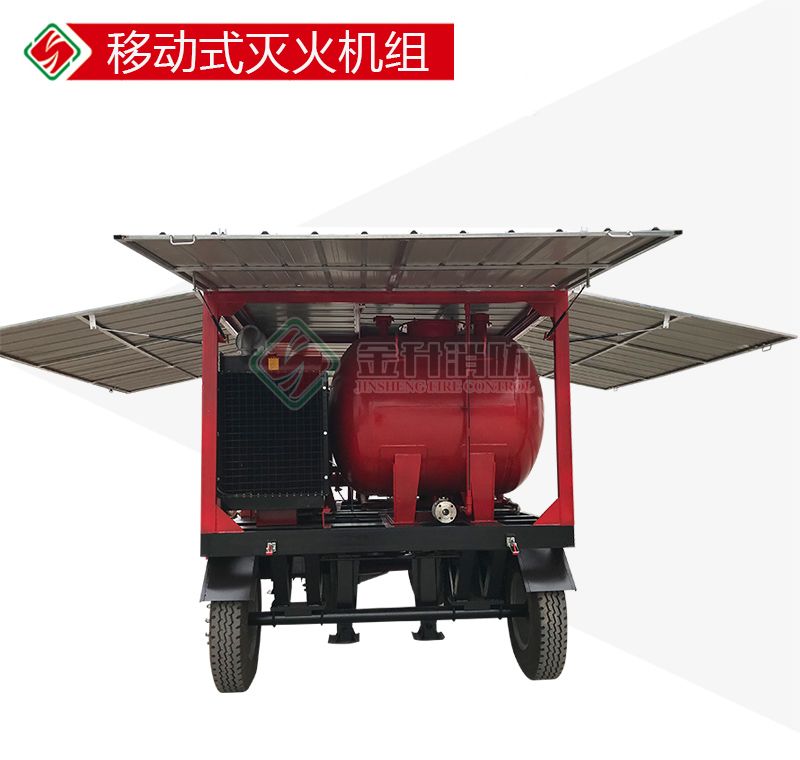

XBC10/80-PHP80（3%）型移動滅火機組主要有柴油機、消防水泵、泡沫泵、比例混合器、常壓泡沫液儲罐、車架、轉盤、輪胎、油箱、控制柜、閥門及管道組成。機組采用柴油機為動力，可在沒有電源的情況下提供消防壓力水及泡沫混合液。消防水泵采用自吸泵，取水方便。機組采用移動式，使用靈活。
主要技術特性
1、性能描述
移動滅火機組有供水系統、供液系統、常壓泡沫液儲罐、控制系統、公共系統等組成。裝置所有動力采用柴油機驅動。
1.1常壓泡沫液罐
泡沫液罐材質為SS304，罐壁厚度不小于6mm，儲罐為封頭形式，容積為2m3。
1.2供水系統
供水系統采用柴油機消防泵組，柴油機選用東風康明斯品牌，泵頭選用自吸型水泵，自吸深度不低于6m，可隨時取水。供水系統可提供揚程100m，流量80L/s的消防壓力水。
1.3供液系統
供液系統選用柴油機驅動型平衡式比例混合裝置，可提供混合液流量為80L/s，混合比為3%的泡沫混合液。
1.4控制系統
控制柜可控制柴油機供水系統和柴油機驅動平衡式泡沫系統。
確認著火后，可手動開啟供水系統中的柴油機泵組和供液系統中的柴油機泵組。
柴油機啟動方式為按鈕一鍵啟動。
1.5驅動裝置
柴油機選用國內知名品牌東風康明斯股份有限公司產品，柴油機的起動方式由蓄電池供電，電起動。
1.6供油系統
設備安裝一臺200L的公共油箱，可供設備連續運轉1h。
結構說明
移動滅火機組主要有供水系統、供液系統、控制系統、公共系統組成。
1、移動滅火機組流程圖
2、供水系統
選用柴油機消防泵組作為設備的供水系統，主要有柴油機、冷卻水箱、消防水泵、啟動系統及排氣系統等組成。
2.1柴油機
其使用、維護等見"C系列發動機操作與保養手冊"。
2.2消防水泵
消防水泵選用單級自吸式離心泵，可在水源低于消防水泵進口時自動吸水。最低吸水深度6m。
2.3柴油機電起動系統
由蓄電池組、起動電機、啟動繼電器、交流發動機、電子調速器等組成。
3、供液系統
選用柴油機驅動型平衡式比例混合裝置作為機組的供液系統，主要有泡沫液泵、驅動柴油機、平衡閥、比例混合器、雙針壓力表、常壓泡沫液儲罐、閥門管道等組成。
3.1泡沫液泵
選用高性能齒輪泵（容積泵）作為泡沫液泵，能更好地滿足各種泡沫液的使用要求，轉速較低，揚程高。
3.2平衡閥及比例混合器
平衡閥及比例混合器是PHP系統中重的要部件，其閥體為不銹鋼，不銹鋼閥芯，高強度、高彈性纖維橡膠膜片。它能夠通過壓力水和泡沫液供給的壓力反饋自動調節閥門開關程度，達到一個動態平衡，使得適量的泡沫液和壓力水進入到比例混合器，形成泡沫混合液。
3.3柴油機
其使用、維護等見"B系列發動機操作與保養手冊"。
4、控制系統
機組選用一臺控制柜控制兩臺柴油機的控制方式，可直接按鈕啟動任何一臺柴油機。
5、公共系統
公共系統主要有車架、轉向裝置、油箱、電瓶、托架、輪胎、防雨罩板、支撐架、車軸等組成。
5.1油箱
油箱容積為200L，可保證設備連續運轉1h。
5.2電瓶
選用2塊150Ah（12V）的免維護電瓶為柴油機消防泵組中的柴油機供電，選用2塊100Ah（12V）的免維護電瓶為驅動泡沫液泵的柴油機供電。
5.3防雨罩板

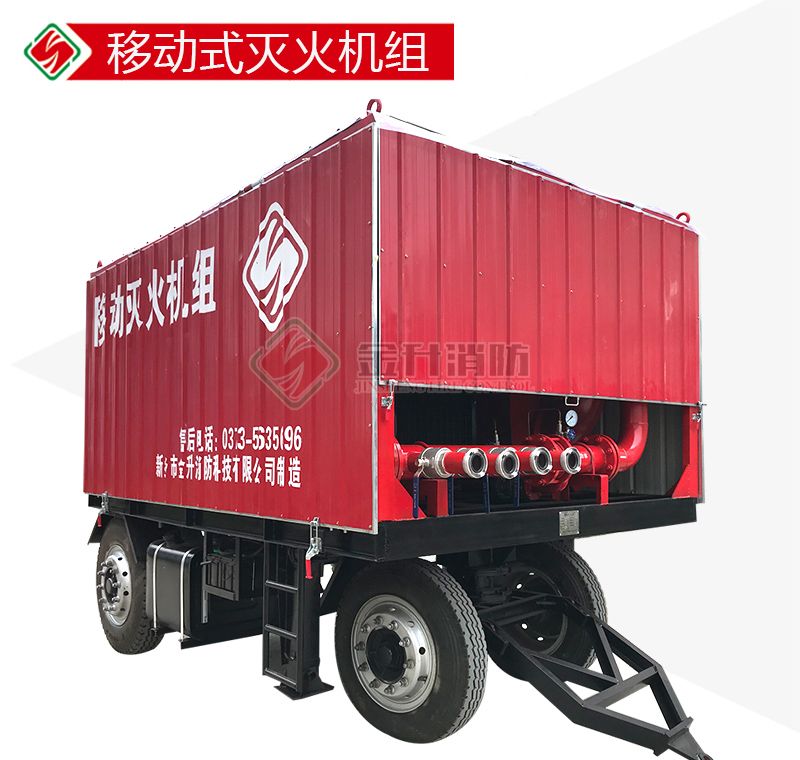

防雨罩板采用可展開式，設備使用時可四面打開。保證設備使用時的空氣流轉，防止機組內溫度過高。
5.4輪胎
轉向輪輪胎選用7.50-20型鋼絲輪胎，固定輪輪胎選用9.00-20型鋼絲輪胎。
5.5支撐架
設備安裝四個支撐架，可在設備存放時使用，對輪胎起防護作用。
機組的使用
1、機組使用前的準備工作
⑴檢查柴油機各部分是否正常，各附件連接是否可靠，并排除不正常現象。
⑵檢查電起動系統電路接線是否正常，蓄電池是否充足。
⑶向油底殼內加注機油至規定油面位置。向噴油泵、調速器內加注機油至規定油平面。
⑷向冷卻水箱內加滿防凍液。
⑸向燃油箱內加滿經過沉淀過濾的燃油。
⑹用手壓燃油泵壓油使燃油系統充滿燃油并排除空氣。
⑺在水泵軸承體內，注入潤滑油。
⑻常壓泡沫液儲罐內是否有泡沫原液（泡沫原液混合比為3%）。
⑼在消防水泵的泵體內加注清水，水位和消防泵進口平齊即可。
⑽消防水泵進口和吸水管連接，吸水管底部選裝底閥。
2、機組的使用方法
機組在使用時應打開防雨罩板，先啟動供水系統，當供水達到要求時再開啟供液系統。供液系統不可過早開啟。
2.1供水系統的使用
⑴將控制柜面板上消防水泵的"停機/上電"旋鈕旋轉至上電。
⑵將控制柜面板上消防水泵的"怠速/高速"旋鈕旋轉至怠速。
⑶按下消防泵的啟動按鈕，使柴油機啟動。如果在5s內未能啟
動，應立即釋放按鈕，通過2min后再做第二次啟動。如果連續三次不能啟動時，應停止啟動，找出原因排除故障后再啟動。
⑷柴油機啟動后，為怠速運轉，將控制面板上的"怠速/高速"旋鈕旋轉至高速，柴油機即可達到額定轉速。
⑸觀察控制面板上柴油機的水溫及油壓，正常運行時，柴油機
水溫應保持在80℃～95℃之間。正常運行時，機油壓力應在0.20Mpa～0.8Mpa之間。
⑹消防水泵在啟動之前檢查水泵殼體內的水量，泵殼內沒水
的情況下不得啟動。
⑺水泵的換油時間，第一次在工作80h后換油，以后每工作2400h或每次檢查水泵時換油。
⑻葉輪與密封環間的間隙磨損過大時，應更換葉輪或密封環。定期檢查彈性聯軸器。
⑼運轉過程中，如發現不正常聲音時，應立即停車檢查原因。
2.2供液系統的使用
⑴打開泡沫液泵進口球閥，檢查管道閥門是否在工作狀態。
⑵開啟柴油機，柴油機的啟動方法可參考供水系統柴油機的啟動方法。
⑶泡沫液泵啟動完成后，觀察泡沫泵出口壓力表，壓力顯示在0.6MPa以上時，表明設備泡沫泵啟動正常。
⑷泡沫原液和壓力水經過比例混合器自動混合，即可向外輸送泡沫混合液。
3、機組的停止
⑴先停供液系統中的柴油機，停機方法：先將將控制面板上的速度控制旋鈕旋轉至怠速，等怠速穩定后再將控制面板的上電旋鈕旋轉至停機，即可停止柴油機。
⑵柴油機停止后關閉泡沫液泵進口球閥及泡沫液回流閥，打開沖洗閥，對管道進行沖洗，沖洗完成后關閉沖洗閥。
⑶停止供水系統的柴油機，停機方法可參考供液系統柴油機停機方法。
⑷如在冬季，停機后應排空管道及水泵殘留的水，防止設備凍裂。
設備的維護保養
1、每季度應對泡沫裝置上的壓力表、閥門、管道及附件進行外觀檢查，應完好無損。
2、各主要閥門應定期（每月不少于一次）做啟閉檢測，防止膠著、自鎖。
3、每次使用完后，須用淡水將管道內沖洗干凈，需要時表面要進行補漆防腐處理。
4、利用管道上的沖洗口，可對泡沫液管道進行清洗。
5、每次裝置使用后，關閉泡沫液泵進口球閥及回流球閥，用清水通過沖洗口沖洗管路，防止銹蝕。
6、根據灌裝的泡沫液供應商質保要求，應定期對罐內儲存的泡沫液進行抽樣檢驗。
7、定期更換過期泡沫液，徹底沖洗泡沫液儲罐及管道附件，重新添加新液。
8、泡沫罐應避免陽光照射，并儲存在溫度變化較小的場所。
9、定期檢查輪胎氣壓，對于氣壓過低的輪胎要及時補充。
10、定期檢查電瓶，電瓶電壓過低應及時充電。
11、柴油機的日常維護與保養按照"B系列發動機操作與保養手冊及C系列發動機操作與保養手冊"進行。
供液系統各部分閥門狀態一覽表
序號 | 名 稱 | 用 途 | 狀 態 | |
伺應狀態 | 工作狀態 | |||
1 | 進液球閥 | 控制泡沫液的供給 | 常閉 | 手動開啟 |
2 | 回流閥 | 控制泡沫液的回流 | 常開 | 沖洗時關閉 |
3 | 過濾器 | 過濾泡沫液雜質 | ||
4 | 比例混合器 | 混制泡沫混合液 | ||
5 | 安全閥 | 保持和防止系統裝置超壓 | 不動作 | 超壓時動作 |
6 | 平衡閥 | 調節進入比例混合器的泡沫液量保證精確混合比 | 常閉 | 自動調節 |
7 | 沖洗閥 | 控制對系統沖洗 | 常閉 | 作業完畢沖洗時打開 |
8 | 沖洗出口閥 | 清洗出水口 | 常閉 | 作業完畢沖洗時打開 |
9 | 放水閥 | 放空管道內殘余水 | 常閉 | 沖洗完成時打開 |
10 | 球閥 | 間隔閥 | 常開 | 常開 |
11 | 單向閥2 | 防止消防壓力水倒流到設備內 | 浮動 | 自動止回 |
12 | 單向閥1 | 防止常壓泡沫液儲罐內泡沫液倒流到設備內 | 浮動 | 自動止回 |
注：部件的的編號參考機組流程圖。
