消防水泵接合器

產品介紹

1. 產品簡介

1.1 消防水泵接合器是根據“建筑設計防火規范”為高層建筑配套的消防設施。通常與建筑物內的自動噴水滅火系統或消火栓等消防設備的供水系統相連接。其作用是：當發生火災時，消防車的水泵可迅速方便地通過該接合器的接口與建筑物內的消防設備相連接，并送水加壓，從而使室內的消防設備得到充足的壓力水源，用以撲滅不同樓層的火災，有效地解決了建筑物發生火災后，消防車滅火困難或因室內的消防設備因得不到充足的壓力水源無法滅火的情況。

1.2 產品執行標準：GB 3446-2013《消防水泵接合器》

2. 產品分類

消防水泵接合器按其安裝型式可分為地上式、地下式、墻壁式和多用式。

3. 型號編制

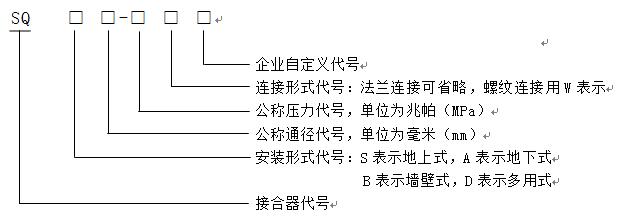

依據GB3446-2013規定，消防水泵接合器型號編制方法如下所示。

示例1: 公稱通徑為100mm、公稱壓力為1.6MPa、法蘭連接的地上式消防水泵接合器可表示為：SQS100-1.6 。

示例2: 公稱通徑為150mm、公稱壓力為1.6MPa、法蘭連接的地下式消防水泵接合器可表示為：SQA150-1.6 。

金升消防——高效 · 安全 · 放心

0373-5633130

消防泡沫滅火設備及產品的供應商

立即咨詢

產品尺寸參考圖

4、產品主要參數

產品名稱	型號規格	法蘭出口公稱通徑	公稱壓力	接口型式及數量	安全閥參數
產品名稱	型號規格	法蘭出口公稱通徑	公稱壓力	接口型式及數量	開啟壓力	啟閉壓差
地上式消防水泵接合器	SQS100-1.6	DN100	1.6MPa	KWS65×2	1.70±0.05MPa	≤20%
地上式消防水泵接合器	SQS150-1.6	DN150	1.6MPa	KWS80×2	1.70±0.05MPa	≤20%

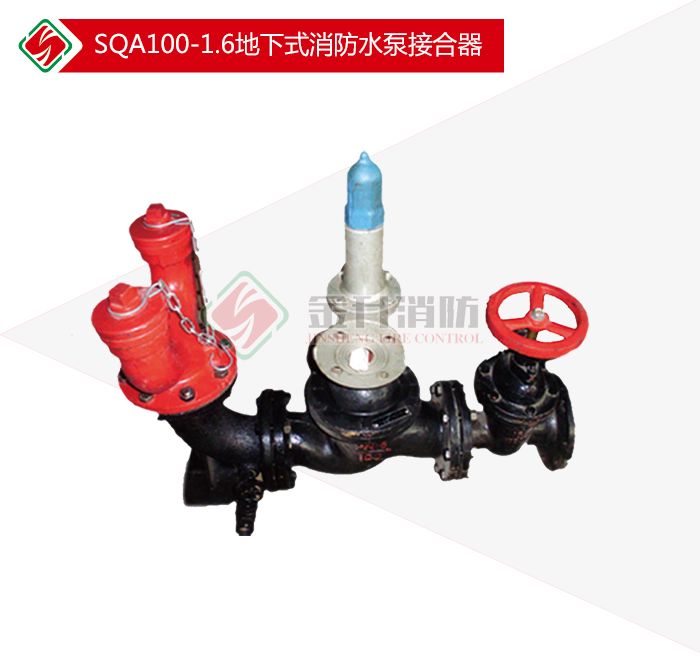

地下式消防水泵接合器	SQA100-1.6	DN100	1.6MPa	KWA65×2	1.70±0.05MPa	≤20%
地下式消防水泵接合器	SQA150-1.6	DN150	1.6MPa	KWA80×2	1.70±0.05MPa	≤20%

5. 消防水泵接合器與管網連接法蘭尺寸說明

法蘭結構圖	法蘭尺寸規格表（單位：mm）
	進水口公稱通徑	法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔直徑d0	螺栓數/個
	100	220	180	18	8
	150	285	240	22	8
